2018年中国滤光片行业市场规模及市场份额分析 （图）

          滤光片是用来选取所需辐射波段的光学器件。摄像头中加入滤光片可改善图像质量。滤光片基片多为白玻璃、有色玻璃、石英、塑料等。通常滤光片安装在摄像头镜头之后，接近图像传感器表面。

          滤光片按通过光谱所处波段可以分为：紫外（180~400nm）、可见光（400~700nm）、近红外（700~3000nm）、红外（3000nm~10um 以上）滤光片等。按光谱特性可分为带通、短波截止、长波截止滤光片。带通指特定波段的光通过。按带宽分为窄带和宽带，通常按带宽与中心波长的比值来区分，小于 5%为窄带，大于 5%为宽带。

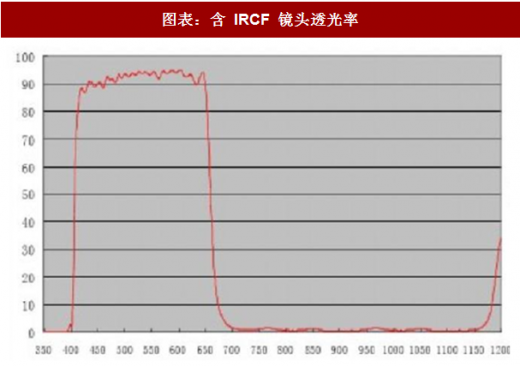

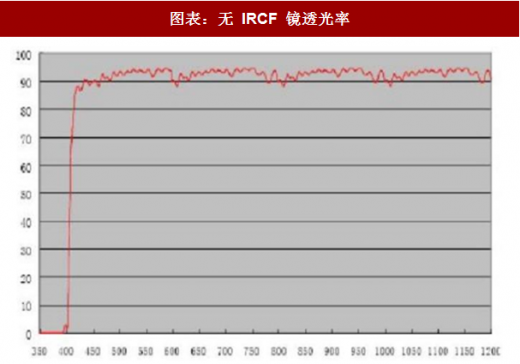

           光学低通滤波器（OLPF，Optical Low Pass Filter）是利用双折射晶体或者相位光栅的分光效应，形成频率域的梳状滤波器，与前端光学系统及后端图像传感器相匹配，对图像的空间高频部分信号进行衰减，能够很好的消除由于混频引入的莫尔条纹，起到低通滤波的作用。OLPF 在数码相机、监控摄像头等数字影像系统中被广泛使用。 摄像头常使用红外截至滤光片（IRCF，Infra-Red Cut Filter），工作原理是利用精密光学镀膜技术在光学基片上交替镀上高低折射率的光学膜，实现可见光区（400~630nm）高透，近红外（700~1100nm）截止，主要作用是阻止红光/红外线进入图像传感器，从而减少色偏。不同的图像传感器对红外截止滤光片的要求不同，因此各厂商红外截止滤光片产品膜系的构成也有差异，通常膜系六层到十几层，层数较多的效果较好。

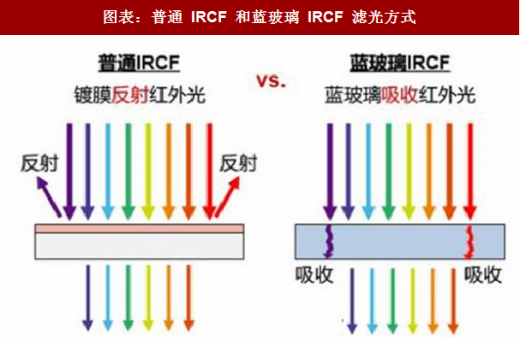

           按照基板材质不同，红外截止滤光片可分为白玻璃和蓝玻璃红外截止滤光片两类。白玻璃红外截止滤光片是在普通光学玻璃上镀膜，用于中低像素摄像头。蓝玻璃红外截止滤光片是在蓝玻璃上镀膜来滤除红外线（蓝玻璃吸收红外线，镀层反射红外线），能有效消除伪色，主要用于 8M 像素以上的摄像头。蓝玻璃红外截止滤光片具有更高的单价。随着高像素和双摄的渗透，蓝玻璃红外截止滤光片市场有望快速增长。

           全球红外截止滤光片市场规模约 40~50 亿元。2015 年 IRCF 滤光片各公司市场份额分别为欧菲光 27%、水晶光电 21%、哈威特 12%、田中技研 9%、晶极光电 7%、其他24%。前五厂商占据 76%的市场份额，国内厂商市场份额处于领先地位。

           iPhone X 搭载了 Face ID 功能，3D 感测 摄像头 需要使用窄带滤光片。3D 感测系统发射端用红外 LED 或激光器（主要是 VCSEL）对被拍摄物体发射红外光信号，如：VCSEL发射波长 940nm 的近红外光，窄带滤光片将被拍摄物体反射回的红外光信号先进行过滤，将 940nm 以外的环境光信号除去，让接收端的红外图像 传感器 只接收到 940nm 的近红外光信号，信号经过处理之后就获得被拍摄物体的空间信息。

          参考观研天下发布《 2016-2022年中国彩色滤光片产业专项调查与盈利战略分析报告 》

           红外光接收模组包含近红外图像传感器、窄带滤光片、镜头。窄带滤光片置于 3D摄像头的镜头和近红外图像传感器之间，允许近红外光通过的同时过滤环境光。窄带滤光片主要采用干涉原理，需要几十层光学镀膜构成，相比普通的 RGB 吸收型滤光片具有更高的技术难度和产品价格，这也造成了较高的进入壁垒。窄带滤光片还可用于人脸识别、虹膜识别、指纹识别、手势识别、近距离传感等。

           窄带滤光片厂商主要有 VIAVI（美国）、水晶光电（中国），此外还有布勒莱宝（Buhler）、美题龙精密光学（Materion）、波长科技（Wavelength）等。
