2017年中国无线充电行业技术介绍及产业链结构分析（图）

2017-11-28 02:31

手机浏览

一、无线充电技术介绍

无线充电标准之争，苹果加入再掀涟漪：目前，无线充电的主流方式主要分为紧耦合感应式与松耦合谐振式两种，2017 年 2 月苹果正式加入 WPC 联盟。WPC 组织的 Qi 标准，是目前市场上最受欢迎的无线充电标准，是市场上参与企业和支持产品种类最多的标准，主要参与企业包括苹果、三星、博通、高通、仙童半导体、NXP、IDT、MTK、TI、TDK 等国际主流终端和芯片厂商。AFA 组织的 PMA 标准，同样是紧耦合感应式无线充电，参与的主要企业有 AT&T、金霸王电池、星巴克等。从技术路线与产品易用性两个角度来考虑，我们认为在无线充电初期，紧耦合感应式无线充电将承担市场开拓者的角色，伴随着市场接受度和客户体验要求提升，松耦合谐振式无线充电将逐步成为行业主流。

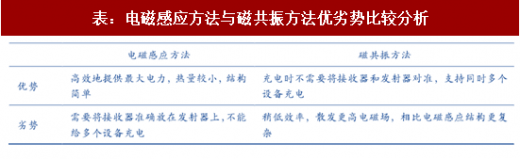

表：电磁感应方法与磁共振方法优劣势比较分析

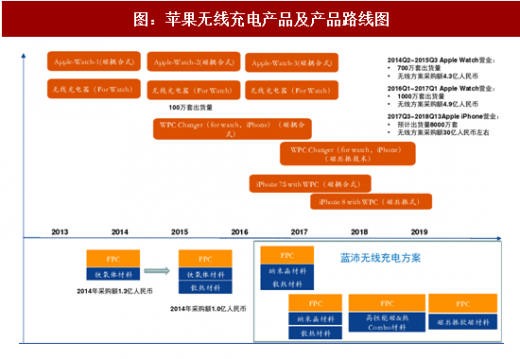

   二、iPhone 首次采用无线充电，“风向标”作用值得期待

   无线充电全产业链联动，相关企业充分受益：无线充电产业链主要包括无线充电方案设计、芯片、磁性材料、收发线圈以及模组封装制造 5 个环节。我们预计 2017 年无线充电仍然会以紧耦合感应式方案为主，随着无线充电在beplay下载软件手机行业中快速渗透，产业链相关企业有望深度受益。根据 IHS 预测，未来数年内无线充电市场将大幅激增， 2015 年无线充电市场规模为 17 亿美元，预计 2019 年可达 110 亿美元，年均复合增长率接近 60%，渗透率有望从7%提升至 60%。

   参考观研天下发布《 2017-2022年中国无线充电行业市场需求调研及投资方法研究报告》

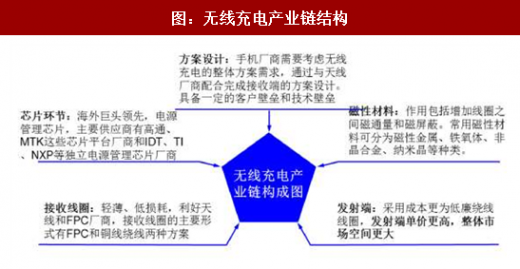

图：无线充电产业链结构

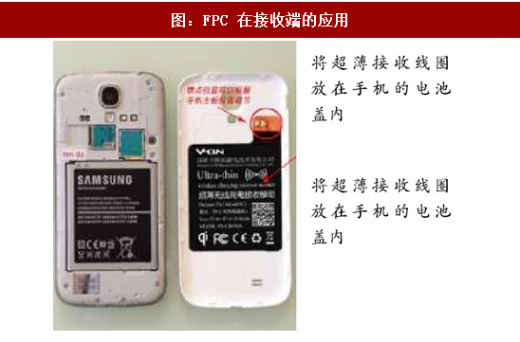

相比较而言，由于空间的限制，接收端工艺更为困难。接收线圈需要内臵在手机等接收终端受到空间的限制，低损耗与轻薄化是必需。目前，接收线圈的主要形式包括 FPC 和铜线绕线两种方案。FPC 方案的优势在于产品轻薄可以做到 0.2mm 以下，三星 S7、S8 手机上已有 FPC 形式的无线充电接收线圈，根据我们产业链调研信息，FPC+NFC+MST 价值在 5 美金左右，其中 FPC 不到 2 美金。无线充电用 FPC 对线距要求不严格，但是存在以下 2 个难点：首先形状是螺旋形的，很难完成光刻法；其次是结合面需要具备耐受性，否则会导致生产成本的增加。铜线绕线的优势在于内阻低，损耗小，相对效率高。TDK 已经推出多种厚度的无线充电接收线圈，厚度范围从 0.52 mm 到 1.25 mm，相对于 FPC 产品缺点在于尺寸偏厚。
