2017年我国光纤激光器行业市场规模及替代优势分析（图）

2017-10-09 06:25

手机浏览

光纤激光器采用增益光纤作为增益介质

按照增益介质的不同，激光器主要可以分为液体激光器、气体激光器、半导体激光器和固体激光器等。其中光纤激光器是指用掺稀土元素玻璃光纤作为增益介质的激光器：当泵浦光通过光纤时，光纤中的稀土离子吸收泵浦光，其电子被激励到较高的激发能级上，实现了离子数反转。反转后的粒子以辐射形成从高能级转移到基态，输出激光。二极管发光技术成熟，半导体产品大批量生产，边际成本下降明显，光纤能最大化减少光束逸散，增加输出效率。

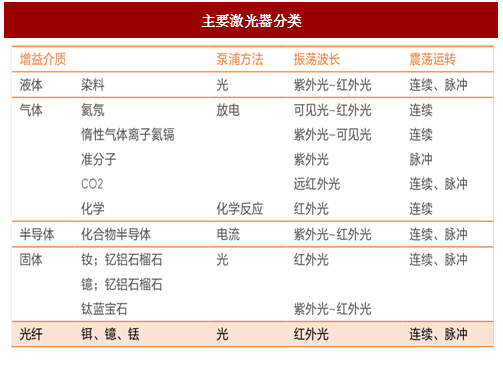

图：主要激光器分类

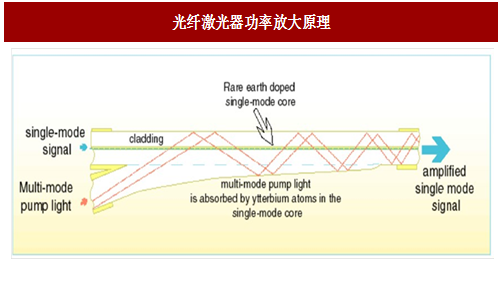

图：光纤激光器功率放大原理

光纤激光器市场份额快速提升，已经成为市场主流激光器品种

随着光纤激光技术的发展和下游行业需求的增加，光纤激光器市场规模也在逐年攀升。光纤激光器占市场的份额从2012年的28.60%增加至2016年的41.34%（12%YoY），已经成为市场份额最大的工业激光器。未来伴随对精密加工&精密焊接领域需求提升，光纤激光器预期可以继续维持高速增长。

参考中国报告网发布《 2017-2022年中国光纤激光器产业专项调查及运营管理深度分析报告》

图：2012-2016年全球工业激光器市场规模与结构（单位：亿美元，%）

光纤激光器相对传统激光器优势明显，在众多应用场景替代小功率激光器

从技术参数上看，光纤激光器传统的CO2激光器和固体激光器优势明显：1）光纤激光器的切割速度是同等功率CO2激光器的2-3倍，尤其是在金属薄板切割中，光纤激光切割机的切割速度在三类激光切割机中有明显优势。2）由于光纤激光器的激光介质本身就是导波介质，耦合效率高；3）光纤激光器纤芯可做得很细，能实现更高功率密度；4）光纤的散热性能好，因此光纤激光器具有很高的转换效率以及很低的阂值；5）光纤激光器的输出波长涵盖范围极广，从400一3400nm，可满足各方面的应用需求。

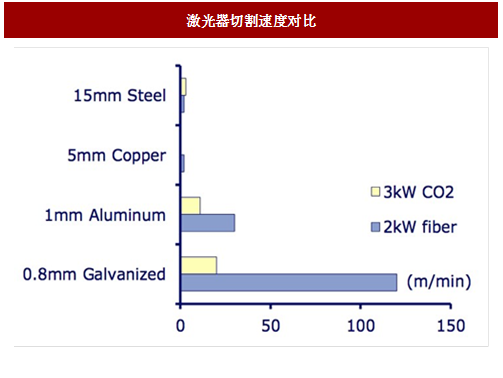

图：激光器切割速度对比

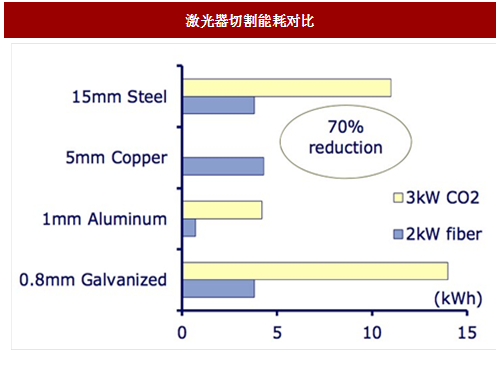

图：激光器切割能耗对比

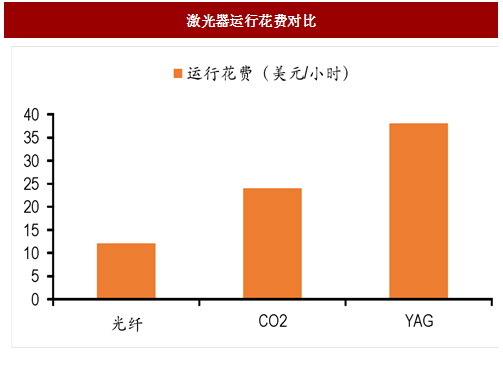

从成本和效率角度看，光纤激光器能达到25-35%使用效率，传统的CO2只有5-15%。首先半导体光源的的发光效率较高，泵浦二极管的光电转换效率在50%左右。其次，光纤极大地较少了光在传播中的损耗，从光源到输出的损耗只有约30%，相比于YAG的60-96%的损耗小的多。根据2011年Op-Tec的研究，4kW的光纤激光器运行8年花费约为每小时12美金，包含电费和各种部件的维护、替换等。相比之下，CO2的使用花费约为每小时24美金，YAG的花费约为38美金每小时。特别是在1kW-50kW的高功率使用时，光纤激光器的高效率是成本降低的主要原因：一方面高效率能减少冷却装置的使用成本，并带来电量的使用量减少。此外，高效率减少的热能有利于二极管使用寿命上升，例如IPG的单发射二极管的使用寿命能达到10万小时。
